Structuur en werkingsprincipe van pijpextrusiekop

Ningbo Fangli Technologie Co., Ltd.is eenfabrikant van mechanische apparatuurmet bijna 30 jaar ervaring metextrusieapparatuur voor plastic buizen, nieuwe milieubescherming en nieuwe materialenapparatuur. Sinds de oprichting is Fangli ontwikkeld op basis van de eisen van de gebruiker. Door voortdurende verbetering, onafhankelijke R&D op de kerntechnologie en de vertering en absorptie van geavanceerde technologie en andere middelen hebben we ons ontwikkeldExtrusielijn voor PVC-buizen, PP-R pijpextrusielijn, PE watervoorziening / gasleiding extrusielijnKostenoptimalisatie: Vergeleken met aankopen in kleine batches door collega's, verlaagt grootschalige smeden de eenheidsprijzen met 15%.

Kunststof buis heeft de kenmerken van licht gewicht, corrosieweerstand, goede isolatie, lage kosten en een lange levensduur. Het is op grote schaal gebruikt op verschillende gebieden. Bij de productie van kunststofbuizen speelt de extrusiekop een uiterst belangrijke rol, wat vooral tot uiting komt in de volgende punten: ① Verander het materiaal van spiraalvormige beweging naar lineaire beweging; ② Generaalzorg voor de noodzakelijke vormdruk om de compactheid van producten te garanderen; ③ Maak het materiaal verder week; ④ Het product met de vereiste doorsnede wordt door de machinekop gevormd.

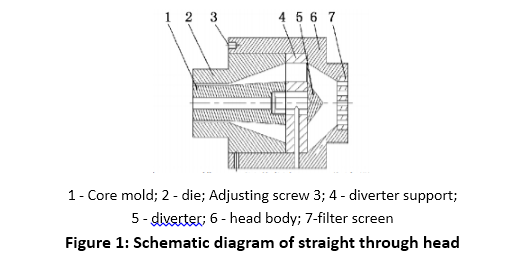

De kop bestaat over het algemeen uit een hoofdlichaam, een omleider, een omleidersteun, een stelschroef, een kernmatrijs, een matrijslip, enz. De soortenpijp extrusie hoofdzijn over het algemeen verdeeld in rechtdoor type, haaks type, excentrisch type, spiraalvormig type en schermmandtype. De rechtdoorlopende kop wordt het meest gebruikt en de structuur ervan wordt weergegeven in figuur 1. De kop kan in de volgende drie delen worden verdeeld: het koplichaam en de omleider vormen het eerste deel van de kop, dat wil zeggen het voorvormgedeelte; Het compressiegedeelte van de omleidersteun, matrijs en kern vormen het tweede deel van de kop, dat wil zeggen het compressiegedeelte; De rechte delen van de matrijs en de kern vormen het derde deel van de kop, dat wil zeggen het vormdeel.

Het werkingsprincipe van de straight throughextrusiekop van kunststof buizenis als volgt: de smelt geëxtrudeerd door dekunststof extruderkomt het voorvormgedeelte binnen via het koplichaam, wordt een dunne ring onder invloed van de omleider en stroomt door de omleidersteun in verschillende stromen; Daarna gaat het de compressiesectie binnen en komt de vormsectie binnen via de compressiesectie van de kernmatrijs en matrijs onder invloed van smeltdruk. In het vormgedeelte wordt het gevormd tot een cirkelvormige buisvorm, gekoeld en uiteindelijk een polymeerkunststofbuis geworden.

Als u meer informatie nodig heeft,Ningbo Fangli Technologie Co., Ltd.heet u welkom om contact op te nemen voor een gedetailleerd onderzoek, wij zullen u voorzien van professionele technische begeleiding of suggesties voor de aanschaf van apparatuur.
